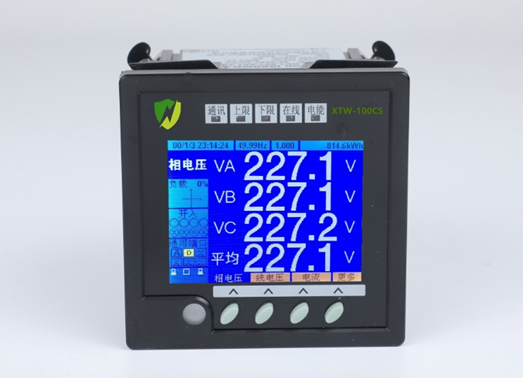

智能电能质量监测仪
智能电能质量监测仪，又称智能型多功能电力仪表、多功能电力仪表或智能电力分析仪表，是一种数字化监控终端，集测量、监控、通信于一体的智能化设备，其内部采用现代计算机和数字信号处理技术，可以代替多种变送器、仪表、继电器等元件。
智能电能质量监测仪采用RS-485接口，标准MODBUS-RTU通讯协议，能够集成到任何电力监控系统中，它还可以支持多种组态软件，非常方便的进行现场的组态和建立监控网络以及实施各种监控策略。

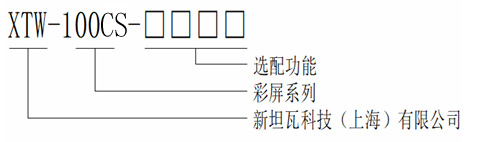

XTW-100CS系列的主要功能如下：
三相电流，
三相电压
功率（三相有功、三相无功、三相视在）
功率因数
频率
电能（四象限分量、累积、分时电能）
需量（电流实时、功率实时，电流最大、功率最大等）
2-63次谐波
上下限报警，以及报警事件记录
最多可选8DI，无源干节点接入（4DI标配）
最多可选6 DO （选配）
最多可选2 PO （选配）
最多可选2 AO（选配），AO输出配置可自由定义
可选一路漏电测量功能（选配）
可选经纬时控开关功能（选配）
MODBUS-RTU通信协议（标配）
说明：DO、AO、PO的数量总和为不超过6路，每一路可设置为任一模块。
技术规格参数
安装和接线方法
XTW-100CS系列端子排介绍
注意事项：
智能电能质量监测仪提供串列异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据讯息均可在通讯线路上传送。在一条线路上可以同时连接多达32个智能电能质量监测仪，每个智能电能质量监测仪均可设定其通讯地址（Address No.）。
通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm2。布线时应使通讯线远离强电电缆或其他强电场环境。
智能电能质量监测仪采用RS-485接口，标准MODBUS-RTU通讯协议，能够集成到任何电力监控系统中，它还可以支持多种组态软件，非常方便的进行现场的组态和建立监控网络以及实施各种监控策略。
XTW-100CS系列的主要功能如下：
三相电流，
三相电压
功率（三相有功、三相无功、三相视在）
功率因数
频率
电能（四象限分量、累积、分时电能）
需量（电流实时、功率实时，电流最大、功率最大等）
2-63次谐波
上下限报警，以及报警事件记录
最多可选8DI，无源干节点接入（4DI标配）
最多可选6 DO （选配）
最多可选2 PO （选配）
最多可选2 AO（选配），AO输出配置可自由定义
可选一路漏电测量功能（选配）
可选经纬时控开关功能（选配）
MODBUS-RTU通信协议（标配）
说明：DO、AO、PO的数量总和为不超过6路，每一路可设置为任一模块。
技术规格参数
|
输入信号
输入电压
|
额定值：100V或400VAC，允许25%的超限； 过负荷：2倍额定值（连续）；2500VAC/1秒（不循环）； 测量形式：True-RMS； 负荷：小于0.2VA |
|
输入电流 |
额定值：5A，允许20%的超限； 过负载：2倍额定值；100A/1秒（不循环）； 测量形式：True-RMS； 负荷：小于0.2VA |
|
输入漏电流 |
额定值：需要外置漏电互感器支持，互感器匝数比1000:1。 测量形式：True-RMS； 输入频率范围 45～65Hz |
|
测量精度 |
电流和电压：0.2级； 其它参数：功率功率因数0.5，电度1级； 频率：0.1Hz； 温度漂移系数：50PPM/℃（0-50℃） 通讯 RS485接口； 波特率：2400bps ~38400bps可设定 MODBUS-RTU 协议 |
|
适用环境 |
工作温度：－20℃--+75℃； 储存温度：－40℃--+85℃； 相对湿度：5%--95% 不结露 |
|
安全性 |
设备耐压，绝缘强度：电源、电压输入回路>2kV； 电流回路>2.5kV； |
|
外形尺寸和重量 |
外形96×96×75mm； 盘面开孔尺寸：85mm×85mm，加附件可用于（91mm×91mm） 重量0.4kg |
|
电源 |
额定值220VAC（+20%／-50%），50/60Hz或直流； 功耗：<2.5W 在线待机功耗：0.1W DO继电器功耗：0.5W/CH DI开关量输入功耗：0.3W/CH 背光功耗：0.3W/CH |
|
PIR 人体红外探头 |
探测距离：0～5m 探测角度： 60 |

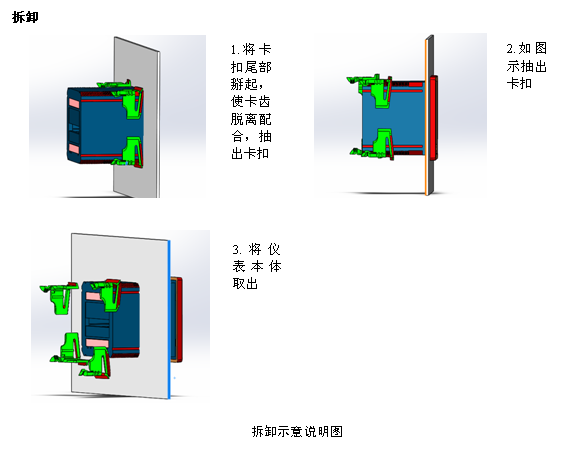

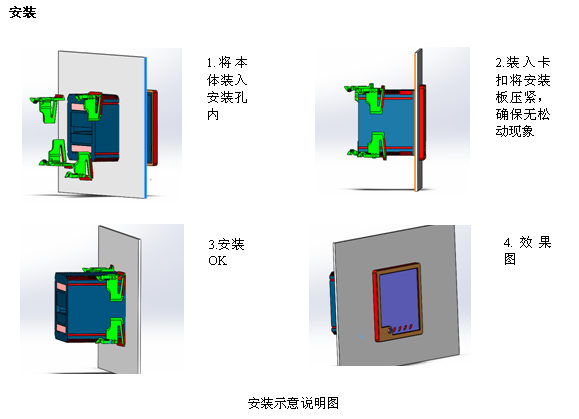

安装和接线方法
XTW-100CS系列端子排介绍
|
上排端子（19-22选配，可定义为开关量输出、零序和温度输入、脉冲输出、变送器输出） |
|||||||||||||
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
FG |
L/+ |
N/- |
COM |
DI1 |
DI2 |
DI3 |
DI4 |
O11 |
O12 |
O21 |
O22 |
A/+ |
B/- |
|
上排端子（25-32选配，可定义为开关量输出、零序和温度输入、脉冲输出、变送器输出） |
||||||||||||||
|
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
|
O32 |
O31 |
O42 |
O41 |
O52 |
O51 |
O62 |
O61 |
COM |
DI5 |
DI6 |
DI7 |
DI8 |
D- |
D+ |
|
下排端子 |
|||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
V1 |
V2 |
V3 |
VN |
I11 |
I12 |
I21 |
I22 |
I31 |
I32 |
注意事项：
智能电能质量监测仪提供串列异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据讯息均可在通讯线路上传送。在一条线路上可以同时连接多达32个智能电能质量监测仪，每个智能电能质量监测仪均可设定其通讯地址（Address No.）。
通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm2。布线时应使通讯线远离强电电缆或其他强电场环境。
