物联网电表
XTW-WL系列物联网仪表是一款可扩展型的集成性多功能智能仪表。能够提供高精度的三相电压、电流、功率及电能等基本测量数据，具有体积小、安装方便等优点。 可应用于低压电力系统测量、能源管理、运维系统等不同领域和场景。

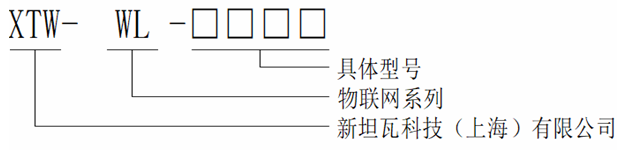

物联网电表选型表
1. 主要性能指标
● 电源：100～240VAC，50～60Hz
● 功耗： < 0.25W
● 电压输入： 3x220（380）V
● 电流输入：5A/2.5mA、100A/100mA、250A/100mA、400A/100mA、800A/100mA（需按照产品丝印参数选择接入）
● DI: 100～240VAC 湿接点输入
● DO: 100～240VAC 非隔离可控硅输出
● 测量精度：电压、电流0.2级，功率0.5级，有功电度1级
● 通讯： MODBUS-RTU@485
● 安装方式： 导轨式安装
● 工作温度范围： -20℃～55℃
● 储存温度范围： -45℃～85℃
● 储行标准：GB/T17215.211-2006，GB/T17215.321-2008

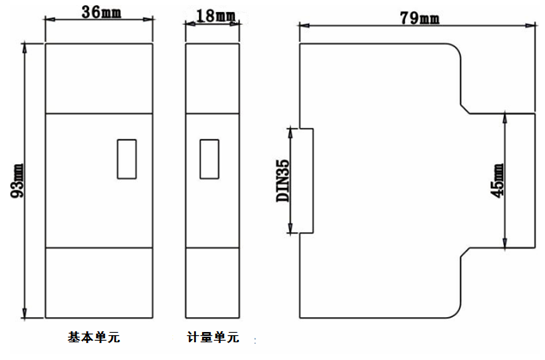

2、安装方法及外形尺寸
标准DIN35mm导轨安装(接线端子扭矩<0.4N.m)，如图1所示。
3、端子名称
公共单元

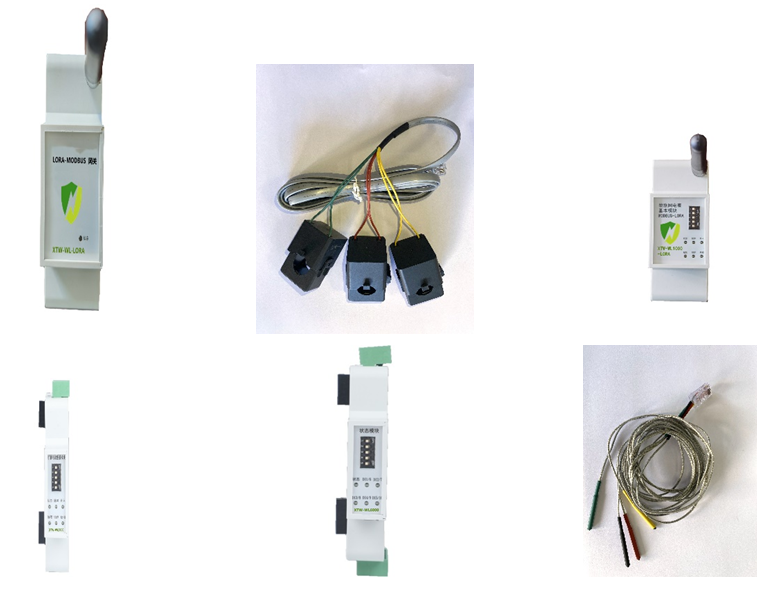

物联网电表选型表
|
物联网电表类型 |
功能 |
|
XTW-WL1000 XTW-WL1000-LORA 基本单元 |
提供工作电压，对外485通讯，采集电压信号，测量独立的三相电压，电流，功率，功率因数及总电度，一路开关量输入，一路开关量输出，LORA功能（只有XTW-WL1000-LORA有此功能） |
|
XTW-WL1100 供电单元 |
提供工作电压，电压测量信号输入，对外485通讯 |
|
XTW-WL5000 计量单元 |
测量独立的三相电压，电流，功率，功率因数及总电度，一路开关量输入 |
|
XTW-WL5800 电能质量单元 |
测量独立的三相电压，电流，功率，功率因数，总电度，谐波，一路开关量输入 |
|
XTW-WL6000 智慧用电单元 |
测量1路剩余电流、4路温度，配合公共电源模块使用 |
|
XTW-WL1600 状态单元 |
十路开关量输入 |
|
XTW-WL-LORA |
LORA点对点模块，常规供电AC220V，对下LORA，对上RS485接口，MODBUS协议 |
1. 主要性能指标
● 电源：100～240VAC，50～60Hz
● 功耗： < 0.25W
● 电压输入： 3x220（380）V
● 电流输入：5A/2.5mA、100A/100mA、250A/100mA、400A/100mA、800A/100mA（需按照产品丝印参数选择接入）
● DI: 100～240VAC 湿接点输入
● DO: 100～240VAC 非隔离可控硅输出
● 测量精度：电压、电流0.2级，功率0.5级，有功电度1级
● 通讯： MODBUS-RTU@485
● 安装方式： 导轨式安装
● 工作温度范围： -20℃～55℃
● 储存温度范围： -45℃～85℃
● 储行标准：GB/T17215.211-2006，GB/T17215.321-2008
2、安装方法及外形尺寸
标准DIN35mm导轨安装(接线端子扭矩<0.4N.m)，如图1所示。
3、端子名称
公共单元
|
通讯 |
开关量输入 |
开关量输出 |
|||
|
B- |
A+ |
DI |
COM |
S011 |
S012 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
RJ12 |
|
电流输入 |
|
电源 |
电压输入 |
||||
|
L |
N |
V1 |
V2 |
V3 |
VN |
|
7 |
8 |
9 |
10 |
11 |
12 |
计量单元
|
开关量输入 |
|
|
DI |
COM |
|
1 |
2 |
|
RJ12 |
|
电流输入 |
